電纜適用圓形孔系列
515系列
515系列剩余電流互感器主要用在380V、660V等低壓配電、或者密度比較大的抽屜柜內，對相應回路的安裝節點處的剩余電流進行持續的檢測、監控之用。本系列產品外殼采用環保阻燃ABS工程塑料、超聲波焊接工藝、采用高導磁納米晶軟磁材料、并結合合理的結構設計和嚴謹的生產工藝，具有精度高、平衡特性好、體積小、絕緣強度高、抗沖擊力強、安裝方便等特點，可在室內的環境下可靠、穩定的工作。
在結構設計上，根據客戶需要，附加了信號調理電路板的空間，可以在產品內部增加信號處理和通信功能的電路，擴展產品的功能。
本系列產品共有7個規格型號，適用于電纜回路的剩余電流監測，檢測漏電流值最小可以達到5mA以下，精度達到并優于GB14287.2國標要求。平衡特性可根據使用需求設計。
特 點：
（1）可附加信號處理單元，擴展產品功能；
（2）過載能力強，根據需要可20倍于額定電流長期過載；
（3）平衡特性優， 小規格產品滿足探測器報警閾值30mA要求；
（4）精度高：精度0.5/1.0/3級可選；
（5）緊湊設計，體積小，外形美觀
（6）通用性強、互換性好
產品命名：
顏色代碼：
0：黑； 3：紅； 6：藍色； 8：灰色；
客戶指定的外殼顏色，依據顏色系主色進行編碼分類；
正常使用、安裝條件:
(1)安裝場所： 戶內。
(2)環境溫度 -10℃~＋40℃。
(3)環境濕度 建議相對濕度不大于80%。
(4)海拔高度 不超過3000m。
(5)大氣條件 大氣中無嚴重污穢、腐蝕性及爆炸性介質。
(6)無顯著頻繁振動和沖擊的環境。
(7)貯存溫度 -20℃~＋75℃。

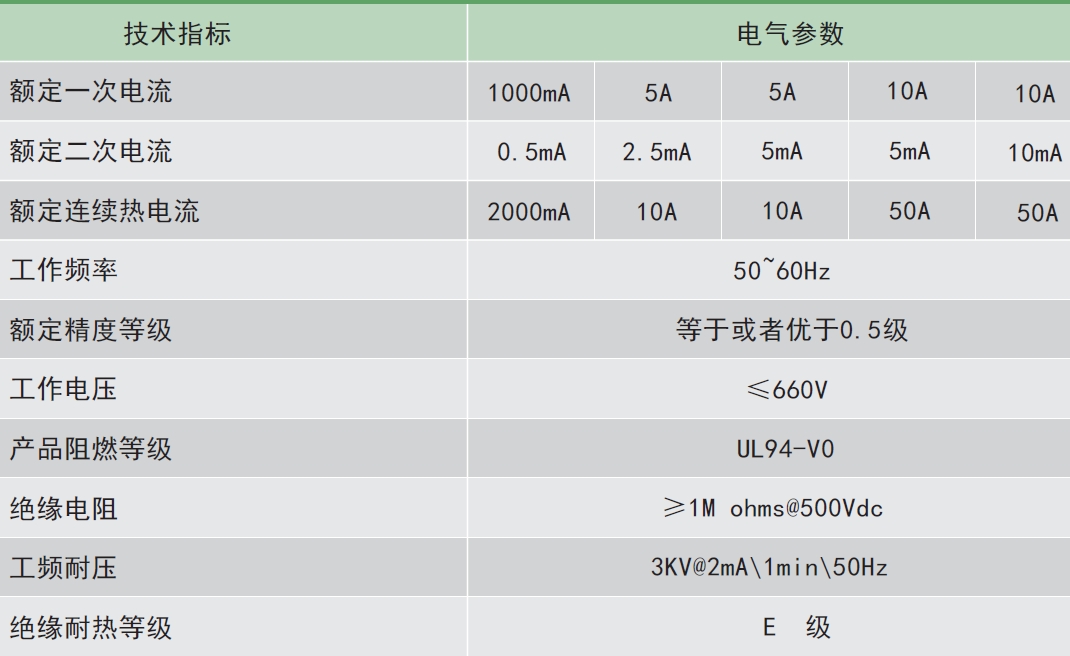

通用技術指標：

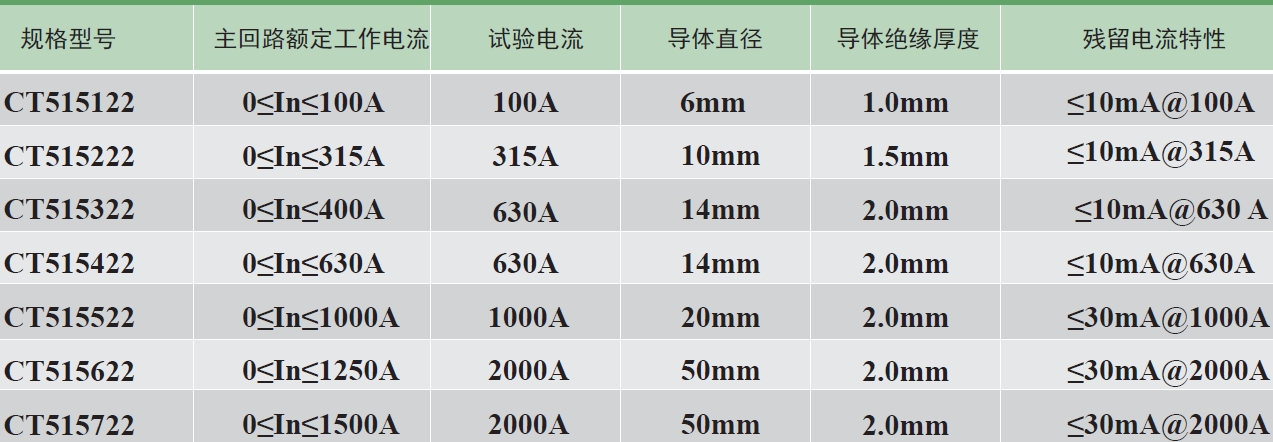

平衡特性參數：

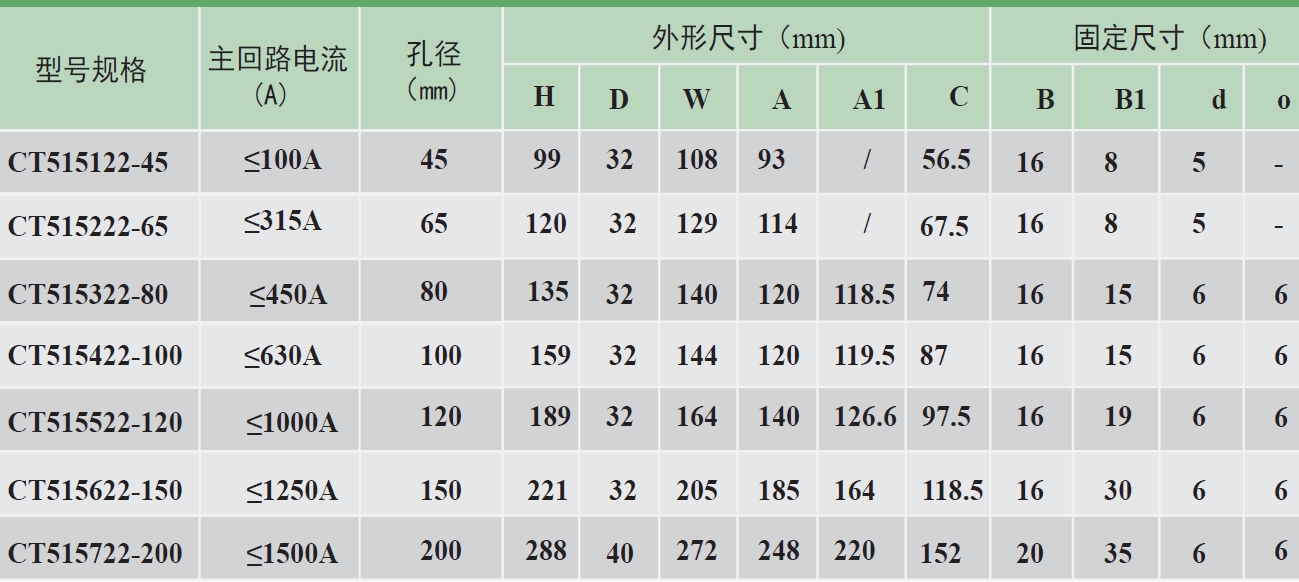

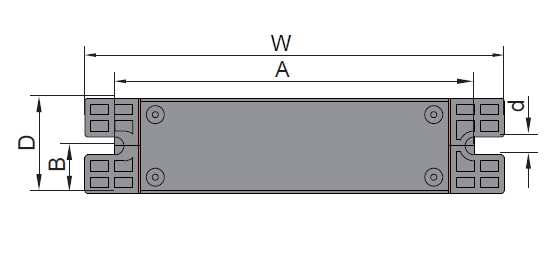

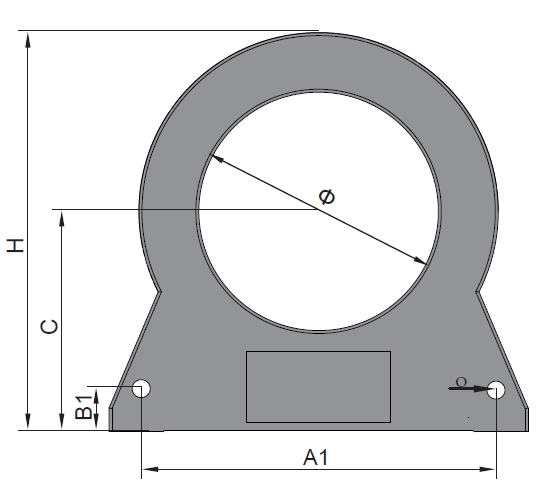

產品尺寸對應圖表：

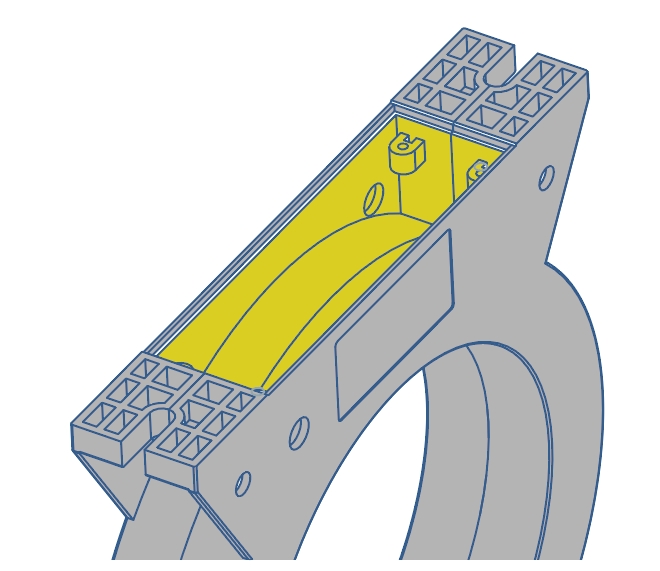

產品內部容納PCB板空間：
*可允許的電路板最大尺寸為78mm*28mm
*電路板和器件的總中間高度不大于9mm兩端不大于15mm；焊點的高度不大于3mm
*電路板的固定尺寸為74mm*21mm；電路板的固定孔直徑為2.5mm

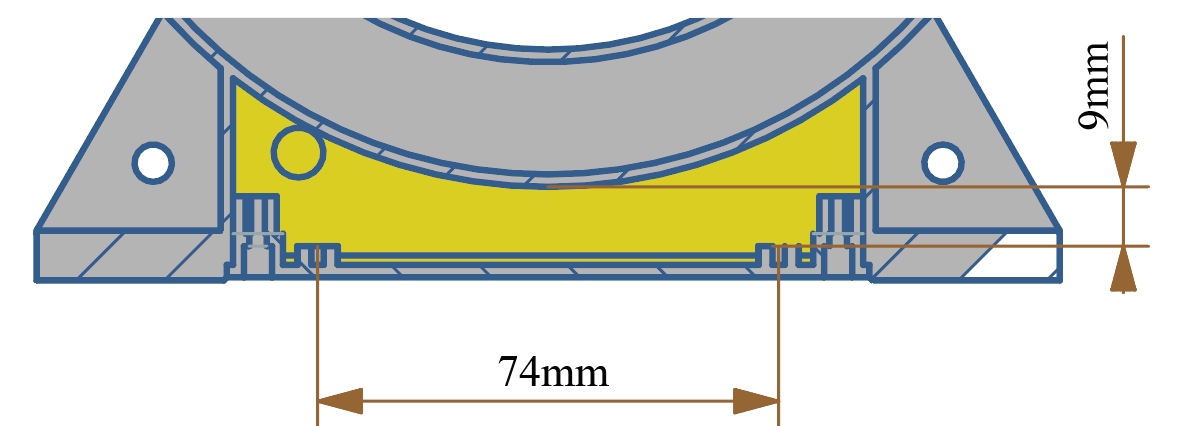

電路板安裝空間示意圖：
電路板固定孔長度為74mm，電路板和器件高度小于9mm
