開口型電流互感器
CT257系列
257列可開啟電流互感器是在閉環式產品的基礎上，通過增加輔助結構而設計的可開啟式產品。產品外殼采用環保阻燃PC/ABS合金工程塑料、優質環氧樹脂封裝料，具有結構緊湊、安裝方便、工作穩定可靠的特點。在生產工藝上，本系列產品是采用先封裝后切割的工藝設計，這樣可以最大可能的使鐵芯切面結合良好，且配合縫隙小，產品美觀。采用樹脂封裝工藝，對繞組提供最大的保護。
在設計上，開啟結構采用搭扣設計，可以方便的打開和閉合。同時，采用此結構，避免了安裝環節因為結合的緊度差異而引起的誤差增大，可以保證重復安裝的一致性。
本系列產品有7個尺寸規格，可以對100A-2000A電流范圍的電纜進行測量。根據需求精度可以是0.2級、0.5級、1.0級等。二次輸出信號可以是5A/1A的標準電流，也可以是mA級別的小信號電流。
本系列產品內部不含有開路保護部分，在安裝時，需要把二次回路良好連接，方可進行安裝工作，在安裝過程中和安裝后，互感器二次輸出不允許開路。可以根據需要，在產品內部增加開路保護電路部分。
產品殼體顏色可以根據客戶指定顏色生產，能夠滿足不同的配色方案。

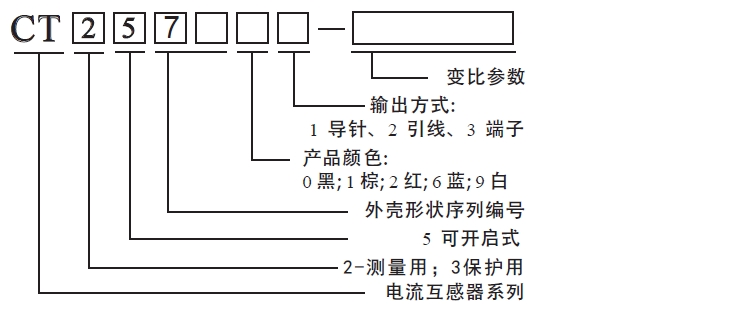

顏色代碼：
0：黑； 2：紅； 6：藍色； 8：灰色；
客戶指定的外殼顏色，依據顏色系主色進行編碼分類；
正常使用、安裝條件:
*安裝場所： 戶內。
*環境溫度 -20℃~＋50℃。
*環境濕度 建議相對濕度不大于80%。
*海拔高度 不超過3000m。
*大氣條件 大氣中無嚴重污穢、腐蝕性及爆炸性介質。
*無顯著頻繁振動和沖擊的環境。
*貯存溫度 -30℃~＋75℃。
通用技術指標：

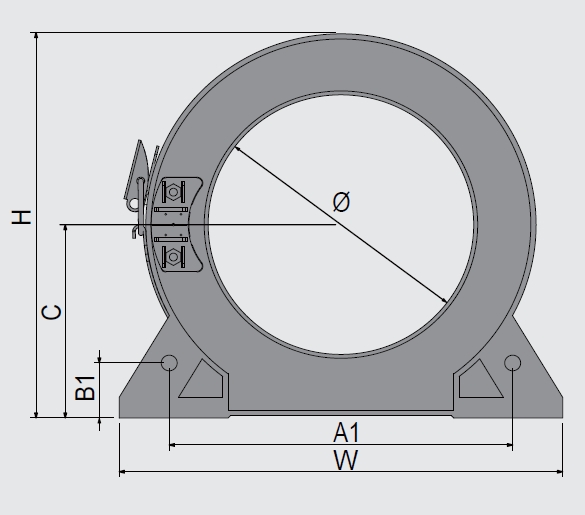

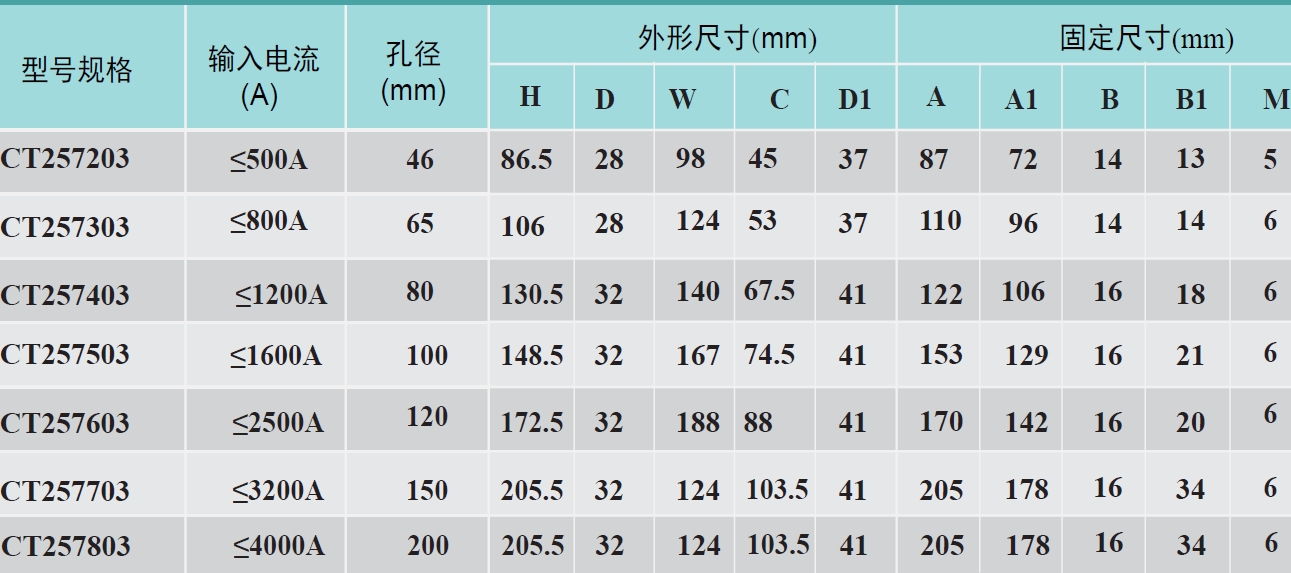

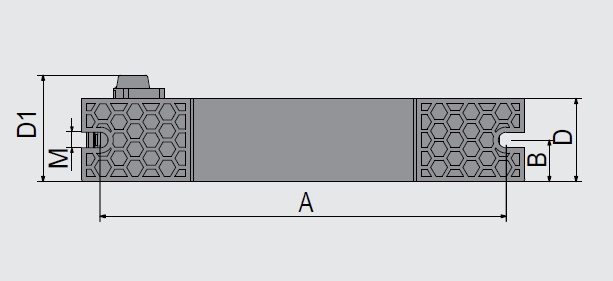

257系列尺寸對應圖表：

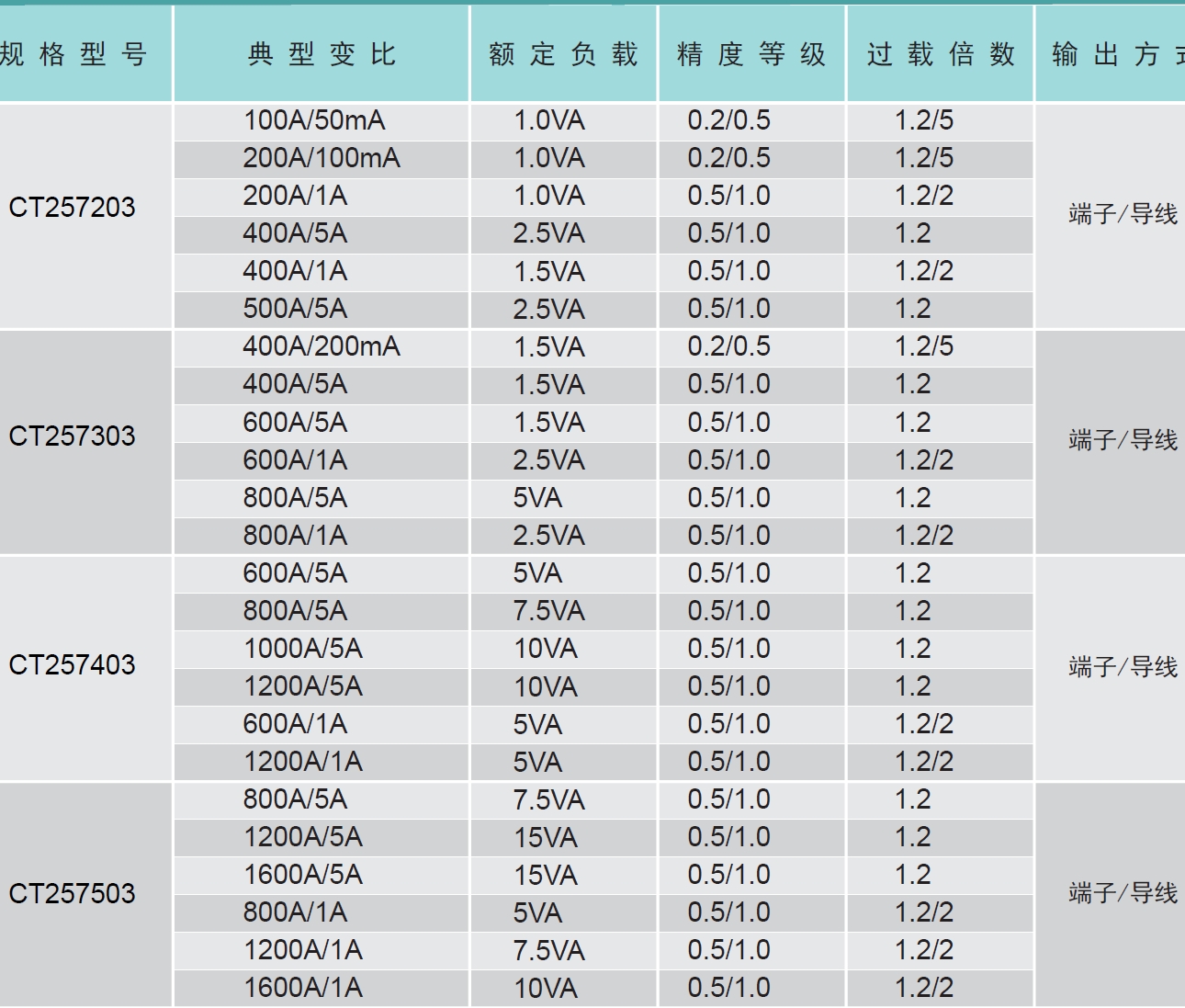

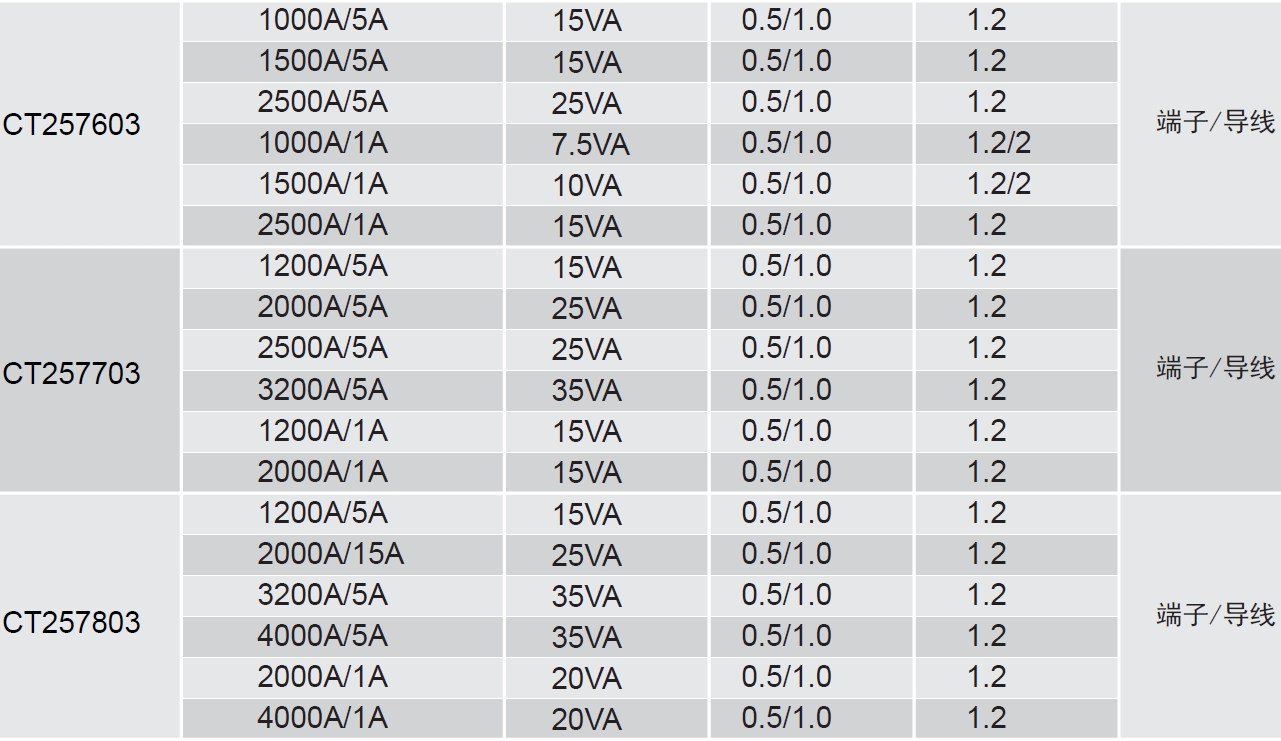

產品參數選型表：
1.選型表所列的變比為典型變比，表中所未列出的，根據設計參數可以變更。在訂貨時需要溝通所需參數。
2.標準5A電流輸出產品接線端子為柵欄式端子，有特殊要求的，需要在訂貨時特殊說明。
